用于红色有机发光二极管（OLED）的短寿命TADF-Cu(I)复合物，其最大量子效率（EQEmax）为25.9%，在光照强度为10,000 cd m?2时亮度衰减小于2%

《Science China-Materials》：Short-lived TADF-Cu(I) complex for red OLEDs with EQEmax of 25.9% and <2% roll-off at 10,000 cd m?2

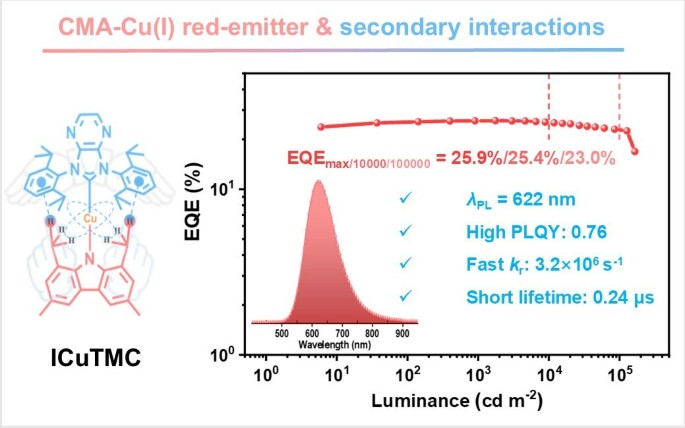

Cu(I)配合物ICuTMC通过配体间C–H…Cu和C–H…π相互作用形成高效红光TADF，量子产率76%，延迟荧光寿命0.24μs，器件外量子效率25.9%且滚降仅1.9%，突破了线性硬币金属配合物红光应用的能量间隙限制。

　　

摘要

表现出热激活延迟荧光（TADF）特性的Cu(I)配合物已成为有机发光二极管（OLED）中替代贵金属基发射体的有前景的选择。然而，红色发光Cu(I)配合物的发展受到了缓慢的辐射衰减和快速的非辐射衰减速率的阻碍。在这项研究中，设计并合成了一种线性的双配位Cu(I)配合物ICuTMC。通过将吡嗪与N-杂环卡宾和四甲基卡巴唑基配体结合，生成了强烈的配体间电荷转移激发态。单晶结构证实了分子内部存在紧密的C–H?Cu键合，为金属中心提供了良好的空间屏蔽环境。同时，还发现了配体之间的C–H?π相互作用。该Cu(I)配合物表现出高效的红色TADF现象，其发射峰位于622纳米，光致发光量子产率为76%，延迟荧光寿命仅为0.24微秒。这一现象的产生得益于共平面供体-Cu-受体构象带来的较大振子强度、前线分子轨道的空间分离导致的较小单重态-三重态能量差，以及金属中心产生的强自旋-轨道耦合效应。基于ICuTMC的真空沉积OLEDs表现出25.9%的峰值外部量子效率，并且在10,000 cd m^?2的亮度下衰减率仅为1.9%。这些性能表明，线性铜基配合物有望克服能量间隙限制，用于开发红色OLED。
