磷酸盐掺杂生物活性玻璃纳米粒子的制备、表征及体外评价：一种具有多重治疗潜力的新型生物材料

本研究针对传统生物材料功能单一的问题，由埃及国家研究中心团队通过熔融-球磨法制备了不同P2O5含量的SiO2-Na2O-CaO-P2O5体系生物活性玻璃纳米粒子（300-700nm）。研究采用XRD、FTIR、DTA、FE-SEM-EDX等技术系统评估了磷酸盐掺杂对材料结构性能的影响，并首次全面揭示了其剂量依赖性的抗氧化、抗糖尿病、抗阿尔茨海默病、抗关节炎和抗炎活性。特别发现含3.51wt% P2O5的G4P样品在1000μg/mL浓度下表现出最强的生物活性（如对COX-2抑制率达87.66%），为开发多功能治疗材料提供了新思路。

　　

在现代医学领域，慢性炎症和氧化应激就像潜伏的"隐形杀手"，与阿尔茨海默病、糖尿病、关节炎等多种疾病的发病机制密切相关。传统治疗药物往往只能"单打独斗"，针对单一靶点发挥作用，而面对这些复杂的多因素疾病时显得力不从心。更令人担忧的是，现有生物材料在促进组织再生的同时，很少具备调节这些病理过程的能力。这种"功能单一"的局限性严重制约了生物材料的临床应用价值。

针对这一挑战，埃及国家研究中心的多学科团队将目光投向了生物活性玻璃纳米粒子这一新兴材料。这种由硅、钙、钠等元素组成的无机材料，因其优异的生物相容性和骨整合能力已在骨科领域崭露头角。但研究人员敏锐地意识到，通过精确调控其化学成分——特别是引入磷酸盐组分，或许能解锁更多治疗潜能，打造出既能促进组织修复又能调节疾病进程的"多面手"材料。

研究团队采用经典的"自上而下"合成策略，通过1450℃高温熔融结合球磨技术，成功制备出四种不同P₂O₅含量（0-3.51wt%）的纳米粒子（G0P-G4P系列）。为全面评估这些材料的特性，研究人员运用了X射线衍射（XRD）分析晶体结构、傅里叶变换红外光谱（FTIR）检测化学键、差热分析（DTA）评估热稳定性，以及场发射扫描电镜（FE-SEM）结合能谱（EDX）观察形貌和元素组成。体外生物活性测试则涵盖了抗氧化、抗糖尿病、抗阿尔茨海默病、抗关节炎和抗炎等多个维度，通过测定对DPPH/ABTS自由基清除率、α-淀粉酶/α-葡萄糖苷酶抑制、乙酰胆碱酯酶（AChE）抑制、蛋白质变性抑制以及环氧化酶（COX-1/COX-2）和5-脂氧合酶（5-LOX）抑制等指标来综合评价。

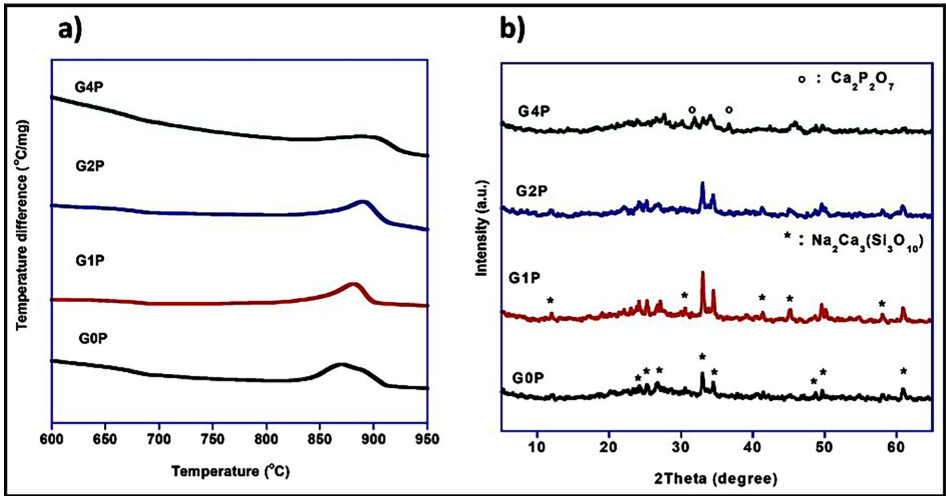

材料表征结果揭示了磷酸盐掺杂的显著影响。DTA分析显示，随着P₂O₅含量增加，结晶温度范围扩大，G4P样品表现出最宽的结晶区间（865-895°C）。XRD图谱确认了Na₂Ca₃Si₃O₁₀和Ca₂P₂O₇晶相的形成，这些晶体相与材料的生物活性密切相关。值得注意的是，纳米粒子在模拟体液（SBF）中浸泡一周后，表面形成了羟基磷灰石（HA）层，EDX分析证实了钙磷比的改变，FE-SEM图像清晰展示了这种生物矿化过程。

在抗氧化活性方面，研究发现了明确的剂量效应关系。含3.51% P₂O₅的G4P样品在1000μg/mL浓度下表现出最强的抗氧化能力，总抗氧化活性（TAC）达77.03 mg没食子酸当量/g，铁还原力（IRP）为65.94μg/mL。对DPPH和ABTS自由基的清除率分别达到54.69%和87.39%，研究人员认为这与材料表面丰富的硅醇基（Si-OH）有关，这些基团能够通过氢原子转移机制有效中和自由基。

抗阿尔茨海默病活性测试带来了意外发现：不含磷酸盐的G0P样品对乙酰胆碱酯酶（AChE）抑制效果最佳（IC₅₀=561.80μg/mL），这可能是由于纳米粒子表面对ACh酶的强吸附作用。而抗关节炎和抗炎活性则呈现相反趋势，G4P样品对蛋白质变性和蛋白酶的抑制率分别达到76.62%和74.12%，对COX-2的抑制率高达87.66%，显著优于低磷酸盐组。这种"双刃剑"效应提示，不同治疗应用可能需要定制不同组成的材料。

统计分析揭示了有趣的关联模式：抗氧化活性（TAC、IRP）、自由基清除能力（DPPH、ABTS）与抗炎、抗关节炎活性呈显著正相关（p<0.01），但与抗糖尿病和抗阿尔茨海默病活性无明确关联。这表明材料的抗氧化机制可能主要通过调节炎症通路发挥作用。

这项研究的重要意义在于首次系统阐明了磷酸盐掺杂对生物活性玻璃纳米粒子多功能治疗性能的调控规律。研究不仅证实了这类材料在抗氧化、抗炎等方面的卓越潜力，更揭示了"组成-结构-活性"之间的复杂关系，为设计下一代"按需定制"的生物材料提供了科学依据。特别是G4P样品展现的多重生物活性，使其成为治疗骨关节炎、牙周炎等兼具炎症和氧化应激特征的疾病的理想候选材料。研究采用的"自上而下"合成策略具有良好的可扩展性，有助于加速这类材料从实验室走向临床应用。未来研究可进一步探索这些纳米粒子在体内环境中的长期生物效应和具体分子机制，推动其向临床转化迈出更坚实的步伐。
