纳米羟基磷灰石与氧化锌纳米粒子对牙本质抗侵蚀性能的对比研究：扫描电镜与轮廓分析新证据

本研究针对牙本质过敏(DH)治疗中纳米材料的选择难题，通过对比羟基磷灰石纳米颗粒(HANPs)与氧化锌纳米颗粒(ZnO NPs)在牙本质小管(DTs)封闭和抗酸蚀性能上的差异，发现ZnO NPs在抵抗侵蚀性磨损方面表现更优。研究人员采用轮廓分析(SRa)和扫描电镜(SEM)技术，证实ZnO NPs能形成更持久的牙本质保护层，为临床开发长效DH治疗剂提供新思路。

　　

牙本质过敏(DH)是困扰全球约30%-50%成年人的常见口腔问题，其典型表现为冷热刺激引发的短暂锐痛。尽管基于流体动力学理论的治疗方案层出不穷，但现有方法如含钾牙膏或氟化物治疗往往存在持续时间短、抗酸性差等缺陷。尤其令人担忧的是，随着现代饮食中酸性饮料摄入增加，传统治疗材料如羟基磷灰石(HA)在酸性环境中易溶解失效，导致"治疗-复发"的恶性循环。这一临床困境催生了对抗侵蚀性纳米材料的迫切需求。

阿拉伯科技与海运学院联合亚历山大大学的研究团队在《BMC Oral Health》发表创新研究，首次系统比较了两种明星纳米材料——生物相容性优异的羟基磷灰石纳米颗粒(HANPs)与兼具抗菌和矿化功能的氧化锌纳米颗粒(ZnO NPs)的抗侵蚀性能。通过模拟7天口腔环境挑战实验，发现虽然HANPs能提供更光滑的牙本质表面(SRa 1.17±0.11μm vs ZnO NPs的1.48±0.40μm)，但ZnO NPs表现出更卓越的牙本质小管封闭能力(88.9%完全闭塞)，且在0.3%柠檬酸(pH 2.6)侵蚀挑战后仍保持结构稳定。

研究采用三大关键技术：1) 使用27颗正畸拔除前磨牙制备标准化牙本质盘，通过37%磷酸酸蚀20秒建立DH模型；2) 羧甲基纤维素(CMC)水凝胶搭载20%纳米颗粒的缓释系统；3) 结合3D激光扫描显微镜(SRa分析)和场发射扫描电镜(SEM)的多尺度表征。特别设计的5天酸性挑战方案(每日4次×2分钟)严格模拟了重度酸性饮食者的口腔环境。

主要发现：

1. 纳米材料表征：SEM显示HANPs呈25±5nm棒状均匀分散，ZnO NPs为30±10nm球形结构。

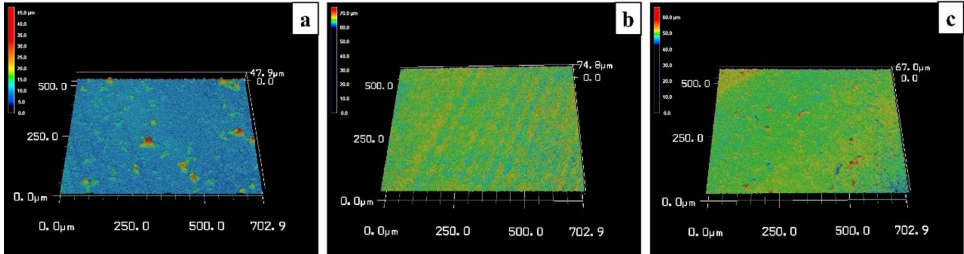

2. 表面粗糙度：酸蚀对照组(SRa 1.52μm)显著高于处理组，HANPs组获得最光滑表面(1.17μm)，但ZnO NPs组(1.48μm)在酸蚀后仍保持优于对照组的表面完整性。

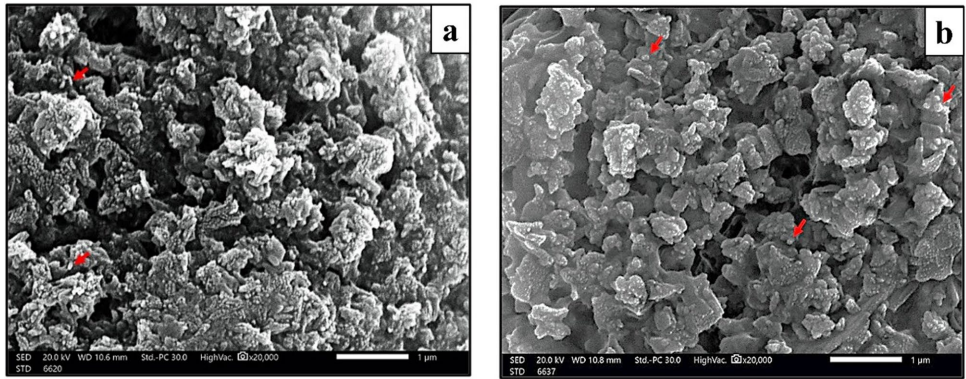

3. 牙本质小管闭塞：SEM定量分析显示ZnO NPs组88.9%样本实现完全闭塞，显著优于HANPs组(66.7%部分闭塞)。酸蚀后ZnO NPs沉淀物仍牢固嵌于小管内，而HANPs出现明显脱落。




机制讨论：
研究揭示了ZnO NPs的双重优势：一方面，其球形结构比棒状HANPs更易进入小管深部；另一方面，Zn²⁺离子与牙本质胶原的亲和力形成化学键合，而HANPs仅依赖物理沉积。值得注意的是，ZnO在酸性环境中的适度溶解反而促进其再沉淀，形成"自修复"保护层，这一特性完美契合DH治疗的动态需求。

该研究突破性地证实：虽然HANPs能短期改善表面光滑度，但ZnO NPs才是应对现代高酸饮食挑战的理想选择。其临床意义在于：1) 为开发兼具即刻缓解和长期保护功能的DH治疗剂指明方向；2) 提出"适度溶解-再沉淀"的新型纳米材料设计策略；3) CMC水凝胶缓释系统为纳米口腔制剂提供新范式。未来研究可探索HANPs/ZnO NPs复合系统，兼顾即刻舒适度与长效保护性。
