木本植物特异性启动子DX15驱动蜡酯合酶异源表达增强杨树木材疏水性与细胞壁沉积的研究

本研究针对工业木材加工中能耗高、化学处理污染大的问题，通过木本特异性启动子DX15调控Jojoba蜡酯合酶(ScWS)在杨树(Populus × canescens)中的异源表达，显著提升木材疏水性（接触角达90°）、降低吸水率25%，并意外发现FLA15基因过表达促进纤维细胞壁增厚（密度提高50%）。该成果为绿色木材改性提供了新策略，发表于《Biotechnology for Biofuels and Bioproducts》。

　　

木材疏水性的生物技术突破：当杨树学会"自涂蜡"

传统木材加工面临的核心矛盾在于：这种天然材料的多孔亲水特性导致其易吸水膨胀（相对吸水率Δ24 h>30%）、易霉变，而现有解决方案依赖高温、化学涂层或脂肪酸酯化等环境不友好工艺。更棘手的是，快速生长的短轮伐期树种（如杨树）木材密度低、耐久性差，严重限制了其高附加值应用。德国哥廷根大学Andrea Polle团队独辟蹊径，思考能否让树木自身合成疏水物质？这需要解决两个关键难题：如何避免组成型表达ScWS导致的生长抑制，以及如何精准靶向木材组织。

研究团队选择杨树(Populus × canescens)为模式植物，创新性地采用木本特异性启动子DX15（源自毛果杨FLA-like AGP15基因5'UTR）驱动Jojoba(Simmondsia chinensis)蜡酯合酶ScWS的表达。通过温室与气候室对照实验，发现转基因株系不仅维持正常光合速率（6.6±0.483 μmol CO₂ m^-2 s^-1），还展现出三大突破性表型：

关键技术方法
研究通过Gateway克隆构建DX15::ScWS载体，采用农杆菌介导的杨树茎段转化；利用qRT-PCR验证组织特异性表达；GC-FID和薄层色谱分析木材脂质；共聚焦显微镜观察LipidSpot 488染色脂滴；水接触角仪和体积置换法分别测定疏水性与密度；石蜡切片结合ImageJ量化纤维形态。

木材解剖学与密度变化

DX15::ScWS株系纤维细胞壁厚度增加11%（p<0.05），腔径缩小，导致细胞壁面积占比显著提升（图3g）。意外发现FLA15转录水平激增（图3h），暗示DX15可能通过内源基因调控网络增强纤维素沉积。木材密度最高提升50%（DX15::ScWS1），为低密度速生材的力学性能改良提供新思路。

脂质代谢重编程

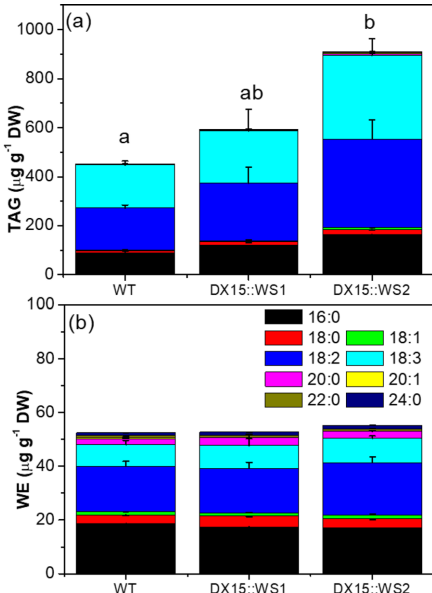

转基因木材TAG含量显著升高（图5a），但未检测到预期蜡酯（WE）。共聚焦显微镜显示脂滴数量在射线薄壁细胞中增加1.5倍（图6d），分布从导管周边扩展至整个射线文件。值得注意的是，树皮蜡质组成未受影响（附图S7），证明组织特异性表达避免了代谢流竞争。

疏水性能提升

水接触角从野生型的60°提升至近90°（图8e），吸水率降低25%（图7）。这种"自疏水化"效应可能源于：①加工过程中脂滴在木材表面重新分布；②脂质掺入细胞壁基质，类似棉纤维的蜡质-纤维素共沉积现象。

结论与行业意义
该研究首次实现木材疏水性的遗传改良与密度提升的"双赢"：DX15启动子克服了35S组成型表达的生长抑制，ScWS诱导的脂滴沉积使杨树木材具备媲美化学处理的疏水性（Δ24 h吸水率从0.35降至0.26）。更深远的是，发现DX15可能通过调控FLA15影响纤维素沉积，为木材品质的多性状协同改良提供新靶点。鉴于杨树在全球生物经济中的核心地位（年产量超2亿吨），这项技术若应用于短轮伐期林分，可减少20-30%的木材改性能耗与化学品使用。未来研究可尝试共表达脂肪酸还原酶（FAR）以促进蜡酯合成，或利用CRISPR编辑FLA基因家族进一步优化木材力学性能。

这项发表于《Biotechnology for Biofuels and Bioproducts》的工作，标志着森林生物技术从"如何更多产"向"如何更优质"的重要转向，为碳中和背景下的可持续材料开发提供了教科书级范例。
