单分子磁体TbPc2中空间依赖的f-π交换相互作用：揭示局域4f电子与π自由基自旋的耦合机制

《Nature Communications》：Spatially dependent f-π exchange interaction within a single-molecule magnet TbPc2

研究人员通过高分辨扫描隧道显微镜/谱（STM/STS）技术，揭示了稀土基单分子磁体TbPc2中局域Tb3+ 4f电子与π自由基自旋的空间依赖交换作用。通过调控分子电荷态，首次观测到零场Kondo分裂及铁磁耦合特性，为分子自旋电子学提供了原子级操控新策略。

　　

在量子信息和自旋电子学领域，稀土基单分子磁体（SMM）因其独特的磁稳定性和量子隧穿特性成为研究热点。然而，如何直接探测高度局域的4f电子自旋态并解析其与分子内配体的耦合机制，一直是实验物理和材料科学的重大挑战。传统宏观输运测量难以揭示分子尺度的空间分辨信息，而金属基底强烈的电子杂交效应往往会掩盖精细的磁相互作用特征。

针对这一难题，武汉大学物理科学与技术学院的研究团队选择双层石墨烯/SiC(0001)衬底上吸附的TbPc₂（双酞菁铽）分子作为模型体系，通过超高真空低温STM/STS技术（0.4 K，12 T磁场），结合数值重整化群（NRG）理论计算，首次实现了对分子内f-π交换相互作用的原子级解析。这项突破性成果发表于《Nature Communications》。

研究采用的关键技术包括：1）分子束外延生长TbPc₂/石墨烯异质结；2）基于电流调控的分子电荷态切换技术；3）亚毫伏级能量分辨的微分电导谱测量；4）双势垒隧道结（DBTJ）模型分析能级杠杆效应；5）密度泛函理论（DFT）计算验证分子轨道特性。

分子电荷态的可逆调控

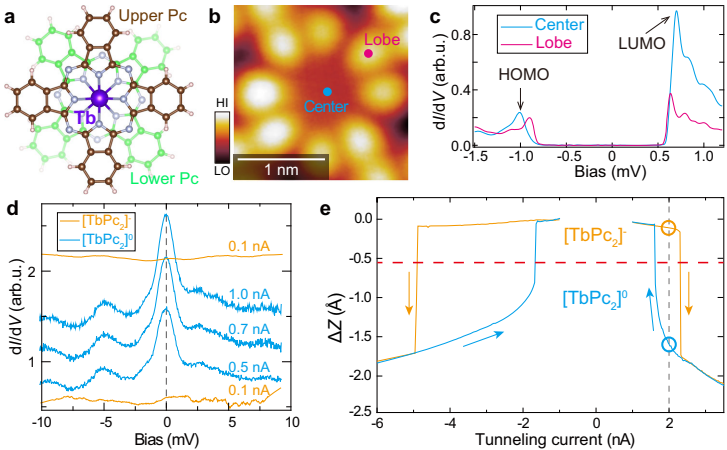

通过精确控制STM针尖高度（电流0.1-0.5 nA），研究人员实现了TbPc₂在中性态（[TbPc₂]⁰）与负电态（[TbPc₂]^-）间的可逆转换。当分子处于中性态时，配体的单占据分子轨道（SOMO）产生未配对π电子，触发Kondo共振；而在负电态时，双占据HOMO使自旋态淬灭。这种"开关"效应通过ΔZ-I曲线滞后现象得到验证（图1e）。

空间分辨的Kondo特性

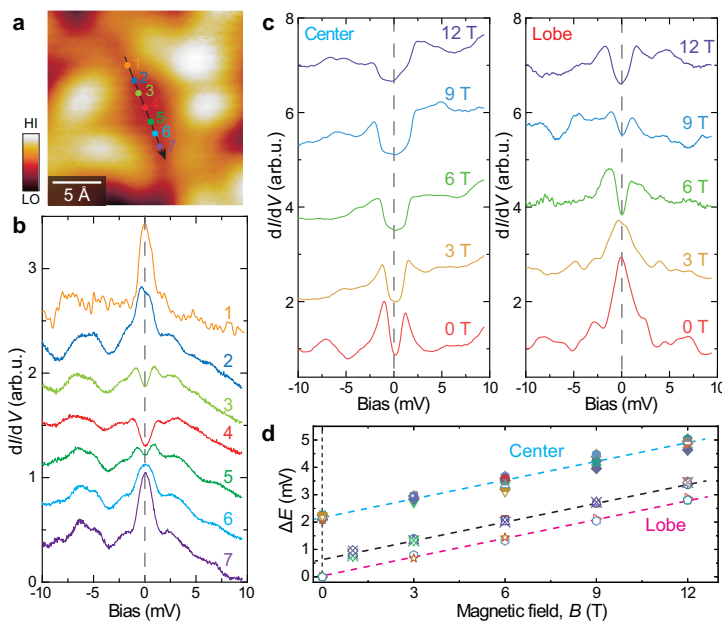

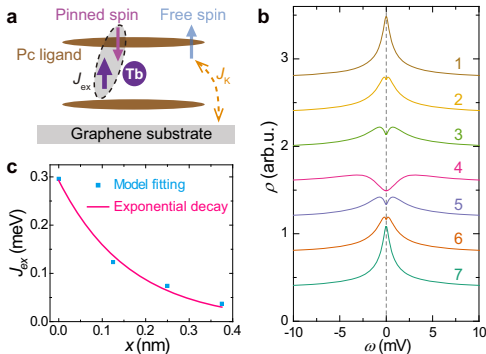

在分子中性态下，STM谱线扫描显示：配体位置呈现典型Kondo峰（g≈2），而靠近Tb³⁺中心时逐渐演化为1.14 meV的零场分裂（图3b）。这种空间依赖的谱学特征表明，4f电子与π自旋的交换耦合强度（J_ex）随距离呈指数衰减（J₀=0.29 meV，ξ=0.16 nm），通过NRG计算完美复现实验数据（图4b-c）。

铁磁耦合的直接证据
12 T磁场下，配体位点的Kondo峰分裂符合ΔE=2gμ_BB关系，而中心位点的零场分裂进一步扩大（图3d）。对比实验证实，不含4f电子的YPc₂分子无分裂现象（补充图12），排除了配体场或自旋轨道耦合（SOC）的干扰，确证了Tb³⁺（J=6）与π自旋（S=1/2）的铁磁耦合机制。

该研究首次在原子尺度揭示了稀土SMM中f-π交换相互作用的非均匀空间分布特性，建立了通过Kondo效应间接读取4f自旋态的新范式。石墨烯衬底提供的电子退耦环境（Kondo线宽仅≈1 meV）使得1.1 meV量级的精细分裂得以解析，为开发基于分子自旋的量子比特读出技术奠定了实验基础。理论模型提出的空间扩展轨道与局域矩耦合机制，为理解复杂分子体系中的多体关联效应提供了普适框架。

2分子结构及Kondo共振调控'>
