纳米二硅酸锂玻璃陶瓷结晶温度与保温时间对弯曲强度、颜色及半透明性的调控机制研究

本研究针对牙科修复中锂二硅酸盐玻璃陶瓷(LDC)结晶工艺参数优化问题，系统评估了Amber Mill纳米二硅酸锂陶瓷在不同结晶温度(800°C vs 825°C)和保温时间(15-30分钟)下的性能变化。通过X射线衍射(XRD)和扫描电镜(SEM)揭示微观结构特征，发现降低结晶温度可减少色差(ΔE00)但降低半透明性(RTP)，而延长保温时间仅改善颜色稳定性，两者均不影响双轴弯曲强度(BFS)。该研究为临床定制化修复体加工提供了工艺优化依据。

　　

在追求完美牙科修复效果的时代，锂二硅酸锂玻璃陶瓷(LDC)因其卓越的美学性能和机械强度成为修复领域的明星材料。然而临床技师常偏离厂商推荐的结晶工艺参数，这种"经验性调整"究竟会带来何种影响？来自埃及MSA大学和艾因夏姆斯大学的研究团队在《BMC Oral Health》发表的研究，首次系统揭示了新型纳米二硅酸锂陶瓷(Amber Mill)的工艺-性能关系。

传统CAD/CAM技术使用的锂二硅酸锂块体在加工后需通过热处理将锂偏硅酸锂(Li₂SiO₃)转化为锂二硅酸锂(Li₂Si₂O₅)，这一过程直接影响材料的最终性能。但市场上关于工艺参数对新型纳米材料影响的研究严重匮乏，特别是对韩国HASS Bio公司开发的Amber Mill这类具备"单块体多透明度"特性的创新产品。

研究人员采用ISO 6872标准制备56个试件，通过双因素设计比较不同结晶温度(厂商推荐825°C vs 建议800°C)和保温时间(15-30分钟)组合下的性能变化。关键技术包括：分光光度计测量色差(ΔE₀₀)和相对半透明参数(RTP)；活塞三点弯曲法测试双轴弯曲强度(BFS)；XRD分析晶相组成；SEM观察微观形貌。

研究结果显示：

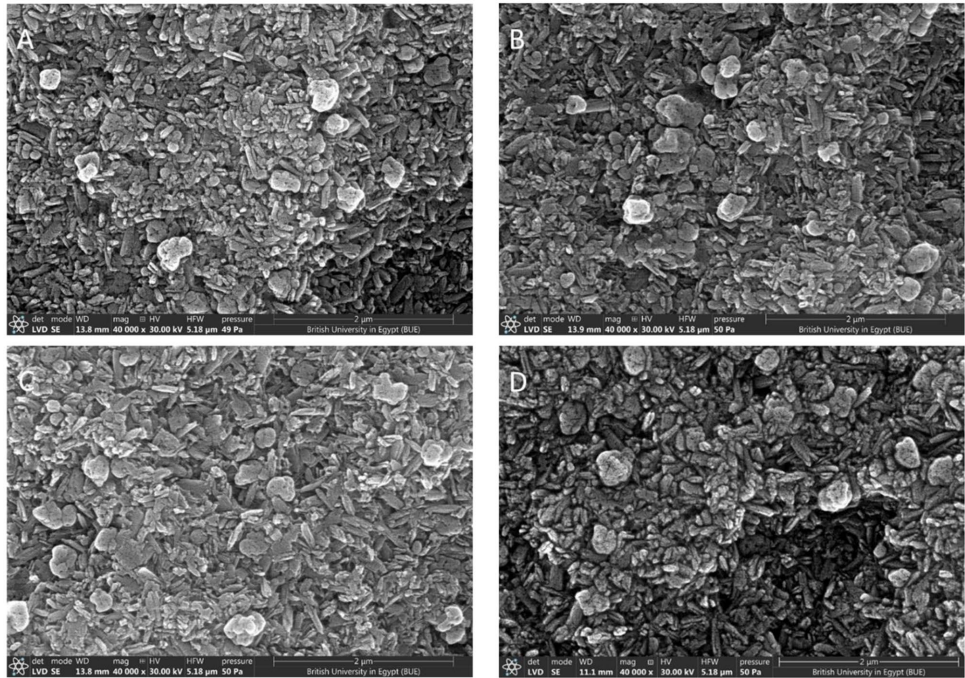

1. 颜色变化：800°C组色差(8.03±0.35)显著低于825°C组(9.33±0.53)，30分钟保温效果最优。SEM显示低温组晶体长度(0.210-0.223μm)明显小于高温组(0.294-0.323μm)，更均匀的晶体分布减少了光散射。

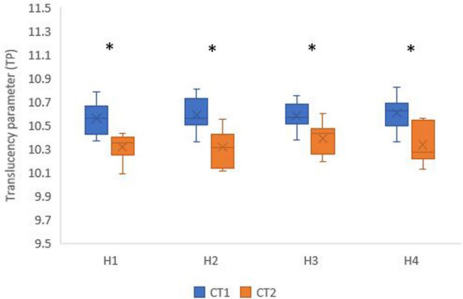

2. 半透明性：825°C组RTP值(10.58±0.13)显著高于800°C组(10.34±0.14)，但保温时间无显著影响。XRD证实两组主要晶相均为Li₂Si₂O₅，但高温组晶体尺寸增大导致光折射率差异更明显。

3. 机械性能：所有组别BFS均超过1000MPa，工艺参数改变未造成显著差异。这归因于25°C的温度变化幅度不足以显著改变晶相互锁效应，且材料中添加的成核氧化物缓冲了性能波动。

这项研究打破了"必须严格遵循厂商参数"的传统认知，证明：临床医师可根据美学需求灵活选择800°C/30分钟组合获得更稳定的颜色再现，或采用825°C方案追求更高透明度，而无需担心强度损失。该发现特别适用于前牙美学修复中对颜色精度要求极高的病例，也为多透明度修复体的定制化加工提供了科学依据。未来研究可进一步探索更宽温度区间的影响，并开展长期临床验证。
