近红外有机纳米粒通过温和光热疗法调控HSP90/HIF-1α轴显著提升随机皮瓣存活率

针对随机皮瓣移植后远端缺血坏死难题，温州医科大学团队开发了新型近红外有机纳米粒6BQ NPs。通过温和光热疗法（MPTT, 40-42°C）激活HSP90/HIF-1α信号轴，上调VEGF表达促进血管新生，同时增强HO-1/SOD1抗氧化通路并抑制IL-6/TNF-α炎症反应。实验证实该策略使大鼠皮瓣存活率显著提升，为临床难愈性创面修复提供了创新性纳米治疗平台。

　　

论文解读

研究背景与意义

在整形外科与创伤修复领域，随机皮瓣移植是修复组织缺损的常用技术，但超过2:1长宽比的皮瓣远端常因血供不足发生缺血性坏死，发生率高达30%。更棘手的是，血运重建后的缺血再灌注损伤（IRI）会引发氧化应激与炎症风暴，进一步加剧组织坏死。尽管生长因子类药物被尝试用于改善血供，其半衰期短、生物利用度低的缺陷制约了疗效。近年来，近红外（NIR）光热疗法因其非侵入性和精准控温特性成为新突破口，但传统光热制剂（如无机纳米材料）存在生物相容性差、光稳定性不足等问题。如何设计兼具高效光热转化与生物安全性的纳米材料，并通过分子机制创新提升皮瓣存活率，成为临床转化的关键挑战。

研究机构与方法概览

温州医科大学附属第二医院骨科与药学院联合团队在《Journal of Nanobiotechnology》发表突破性研究。研究人员首创"供体-π桥-受体-π桥-供体"（D-π-A-π-D）结构近红外有机纳米粒6BQ NPs，其最大吸收波长775 nm，光热转化效率达50.5%。研究通过以下核心技术验证疗效：

1. 材料合成：以强吸电子基团6,7-二苯基[1,2,5]噻二唑并[3,4-g]喹喔啉为核心，结合吩噻嗪供体单元，经Suzuki偶联等步骤合成6BQ，并经DSPE-PEG₂₀₀₀包覆形成水溶性纳米粒（粒径121 nm）。

2. 体外机制：人脐静脉内皮细胞（HUVECs）经6BQ NPs联合808 nm激光（0.5 W/cm²，15 min）处理，通过CCK-8、划痕实验、Transwell和小管形成实验评估增殖/迁移/成管能力；qPCR与蛋白印迹检测HSP90/HIF-1α/VEGF通路。

3. 动物模型：36只SD大鼠建立McFarlane随机皮瓣模型（3×9 cm），分对照组、6BQ NPs组、6BQ NPs+激光组，术后7天通过激光多普勒血流成像、H&E染色、免疫组化等分析皮瓣存活率、血管密度及分子靶点。

---

研究结果精要

6BQ NPs的合成表征与光热性能

• 结构设计：D-π-A-π-D分子构型使HOMO-LUMO能隙降至1.59 eV（图1E），促进近红外吸收。

• 稳定性：动态光散射显示15天内粒径稳定（图1D），抗活性氧（RONS）能力强（图1K）。

• 光热效能：25 μM 6BQ NPs在0.5 W/cm²激光下5分钟内升温至41.2°C（图1F-H），经4次循环仍保持稳定（图1I）。

体外生物相容性与促血管新生作用

• 安全性：≤25 μM浓度下无细胞毒性（图2A-B），活死染色显示细胞存活率>95%（图2D-E）。

• 功能提升：MPTT处理组细胞迁移率提高2.1倍（图2G），小管形成长度增加3.3倍（图2K-L），关键促血管因子VEGF蛋白表达上调78%（图3D,G）。

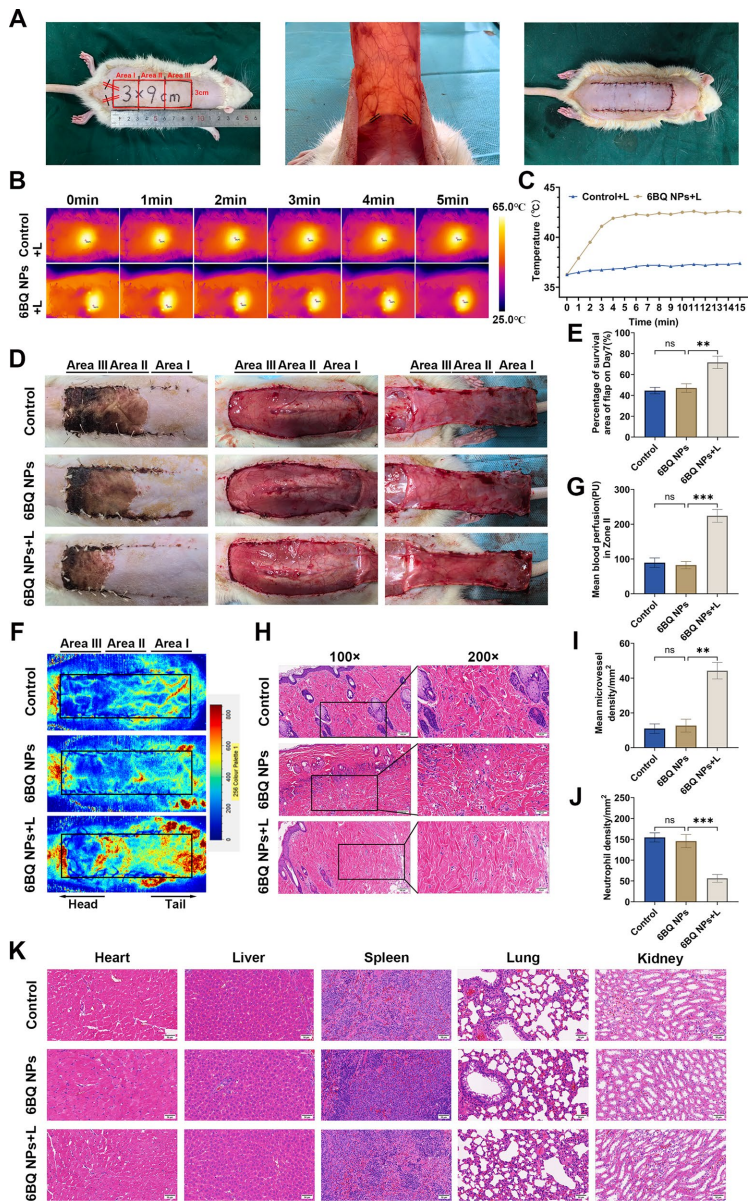

体内皮瓣存活率与机制验证

• 存活效果：激光联合组皮瓣存活率达89.3%，显著高于对照组（54.7%）（图4D-E）。

• 血流恢复：激光多普勒显示血流灌注提升2.8倍（图4F-G）。

• 组织学证据：H&E染色揭示微血管密度（MVD）增加3.5倍，中性粒细胞浸润减少67%（图4H-J）。

分子通路调控机制

• 靶点激活：MPTT通过上调HSP90稳定HIF-1α（图5D），促进VEGF转录（图5A-C）。

• 抗氧化/抗炎：HO-1/SOD1通路抑制MDA（下降42%），IL-6/TNF-α表达降低60%（图5K-M）。

---

结论与意义

本研究首创的6BQ NPs突破了传统光热材料的局限，其创新价值体现在三方面：

1. 材料设计突破：D-π-A-π-D构型实现50.5%超高光热效率，粒径均一性（PDI=0.25）与抗光漂白性优于临床染料ICG。

2. 机制创新：首次揭示MPTT通过HSP90/HIF-1α/VEGF轴双重调控血管新生与氧化应激，为皮瓣坏死提供了多靶点解决方案。

3. 临床转化潜力：大鼠模型中皮瓣存活率提升35%，且主要器官无毒性，为糖尿病足、烧伤等难愈创面修复提供新工具。

该研究不仅推动有机纳米材料在再生医学的应用，更启示HSP90/HIF-1α通路可作为组织修复的关键靶标。未来通过优化MPTT参数（如温度梯度控制）和开发多功能纳米平台，有望实现从动物模型到临床的跨越。
