铝掺杂氧化锌纳米颗粒对乳腺癌细胞的浓度依赖性细胞毒性研究及其靶向治疗潜力

本研究针对乳腺癌治疗中靶向性不足的难题，通过溶胶-凝胶法合成Al-ZnO NPs（Zn1-xAlxO），系统评估其对MDA-MB-231癌细胞与MCF-10A正常细胞的差异毒性。研究发现5%铝掺杂（ZA5）使癌细胞IC50降至60μg/mL，而正常细胞保持500μg/mL耐受性，证实通过ROS调控可实现选择性杀伤，为纳米靶向治疗提供新策略。

　　

乳腺癌作为全球女性最高发的恶性肿瘤，传统疗法面临健康组织损伤的严峻挑战。纳米技术的兴起为靶向治疗带来新机遇，其中氧化锌纳米颗粒(ZnO NPs)因其独特的光电特性和生物相容性备受关注。然而，如何通过材料改性增强其对癌细胞的特异性杀伤，同时降低对正常细胞的毒性，成为当前研究的核心难题。

伊朗埃斯法拉延理工大学纳米生物技术实验室的Ali Khorsand Zak团队在《Scientific Reports》发表的研究，通过凝胶基溶胶-凝胶法合成系列铝掺杂氧化锌纳米颗粒（Al-ZnO NPs），系统评估其浓度依赖性细胞毒性。研究揭示铝掺杂可协同增强活性氧(ROS)生成与降低正常细胞敏感性，使最高掺杂样品(ZA5)对MDA-MB-231癌细胞的IC₅₀降至60μg/mL，而对MCF-10A正常细胞的毒性阈值保持在500μg/mL，展现出显著的靶向治疗潜力。

研究采用三大关键技术：1）凝胶基溶胶-凝胶法合成不同铝掺杂量（x=0-0.05）的ZnO NPs；2）X射线衍射(XRD)和场发射电镜(FESEM)表征材料结构；3）MTT法测定纳米颗粒对两种乳腺细胞的半数抑制浓度(IC₅₀)。实验选用北呼罗珊医科大学提供的MDA-MB-231和MCF-10A细胞系，通过5-500μg/mL浓度梯度处理评估毒性差异。

【XRD分析】显示所有样品均保持六方纤锌矿结构，铝成功掺入晶格。随着掺杂量增加，晶粒尺寸从105nm(ZnO)递减至59nm(ZA5)，这与铝离子(0.53?)小于锌离子(0.74?)引起的晶格畸变相关。

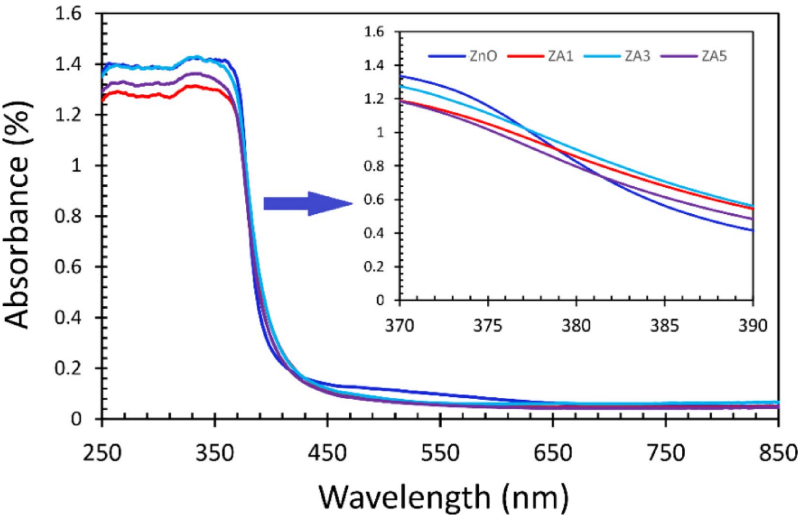

【光学特性】通过导数法计算显示，尽管晶粒尺寸变化显著，但带隙能保持稳定（~3.2eV）。研究表明这是Burstein-Moss效应（带隙增宽）与表面电荷密度效应（带隙减小）相互抵消的结果。

【FESEM图像】显示ZA5样品呈现不规则球形形貌，能谱(EDX)证实铝元素特征峰存在。

【细胞毒性】实验证实铝掺杂显著增强癌细胞特异性杀伤：IC₅₀值从纯ZnO的225μg/mL降至ZA5的60μg/mL，而正常细胞在所有样品中均保持500μg/mL耐受性。剂量效应分析显示ZA5在≥425μg/mL时对癌细胞产生高效杀伤（存活率<25%）。

研究阐明了铝掺杂增强靶向性的双重机制：1）酸性肿瘤微环境促进Zn²⁺释放，抑制过氧化氢酶(CAT)和超氧化物歧化酶(SOD)，削弱癌细胞ROS清除能力；2）铝掺杂产生氧空位，促进可见光催化生成·OH和O₂^-。癌细胞固有的高ROS水平使其更易发生脂质过氧化和DNA断裂，最终导致凋亡。

该研究突破性地证实铝掺杂可精准调控ZnO NPs的靶向性能，通过"掺杂浓度-晶粒尺寸-ROS生成"的三元调控，实现了治疗窗口(IC₅₀比值)的线性优化（R²=0.94）。相比银/镁等常见掺杂元素，铝掺杂展现出更优的生物安全性和成本效益，为临床转化提供新思路。未来研究需进一步验证体内安全性和长期生物相容性，推动这一纳米平台向临床治疗应用迈进。
