X射线叠层成像技术揭示纳米晶体同步喷发结晶对岩浆流变学的三维定量影响

本研究通过X射线叠层成像技术(X-ray ptychography)首次实现了火山喷发产物中纳米晶体(nanolites)的三维纳米级可视化与定量分析。针对如何解释基性岩浆产生普林尼式(Plinian)剧烈喷发的科学难题，研究人员以尼加拉瓜Las Sierras-Masaya火山系统喷发的玄武质火山渣(scoriae)为研究对象，发现钛磁铁矿(Ti-magnetite)纳米晶体的聚集会形成不规则三维结构，其结晶过程通过提取熔体中的Fe和Ti元素形成高粘度边界层，使岩浆粘度增加2-3个数量级，从而显著影响岩浆流变特性和破碎潜力。该研究为理解纳米尺度晶体-熔体相互作用提供了新视角，对预测基性火山喷发方式具有重要科学意义。

　　

火山喷发是地球最壮观的地质现象之一，其中普林尼式喷发以其极高的喷发柱和巨大破坏力著称。传统理论认为这种剧烈喷发主要与高硅质岩浆的高粘度特性相关，但自然界中确实存在由低粘度玄武质岩浆产生的普林尼式喷发案例，如尼加拉瓜Las Sierras-Masaya火山系统在全新世发生的多次喷发。这一现象长期困扰着火山学家——低粘度的基性岩浆如何能积累足够的内压产生剧烈爆炸？近年来越来越多证据表明，纳米尺度晶体可能在喷发过程中扮演关键角色，但由于技术限制，这些微小晶体的三维分布、聚集状态及其对熔体的影响始终未能被清晰揭示。

来自英国曼彻斯特大学(University of Manchester)、意大利都灵大学(University of Turin)和德国慕尼黑大学(LMU Munich)等机构的研究团队在《Nature Communications》发表突破性研究成果。通过创新性地应用同步辐射X射线叠层成像技术，首次实现了火山喷发产物中纳米晶体的三维纳米级可视化，揭示了这些微小晶体如何通过结晶和聚集改变岩浆性质，最终促使低粘度玄武质岩浆产生剧烈爆炸。该研究不仅解决了火山学领域长期存在的理论难题，更为预测火山喷发方式提供了新的科学依据。

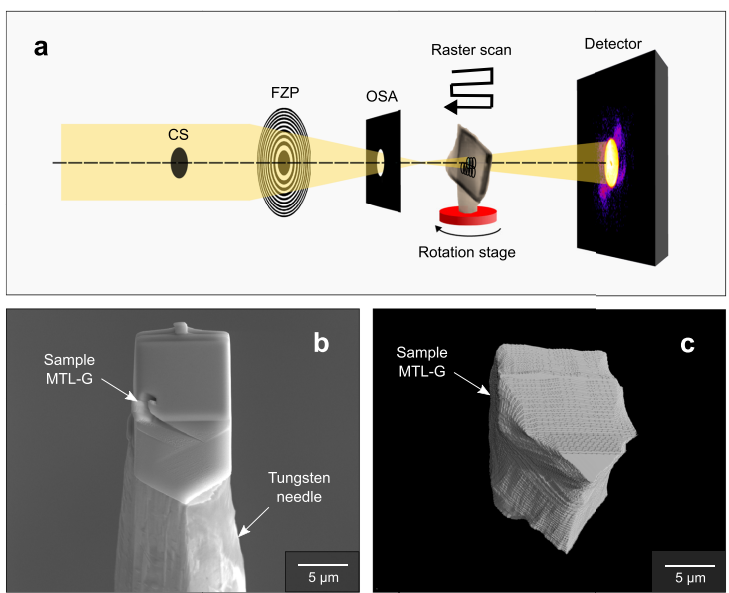

研究人员采用多尺度技术联用的研究策略：首先通过扫描电子显微镜(SEM)和透射电子显微镜(STEM)进行二维形貌观察和成分分析；随后利用聚焦离子束(FIB)制备纳米级样品；最关键的是在英国钻石光源同步辐射装置(Diamond Light Source)的I13-1线站进行X射线叠层成像实验，该技术通过扫描样品记录衍射图案，再通过算法重建出分辨率达50纳米的三维图像；最后结合流变学模型计算粘度变化。所有样品均取自Las Sierras-Masaya火山系统历史上两次普林尼式喷发（Fontana Lapilli和Masaya Triple Layer）的近源火山渣。

二维观察揭示纳米晶体分布特征

高分辨率背散射电子图像显示，纳米晶体主要分布在两种不同成分熔体的接触边界，呈球形-亚球形，尺寸向接触面逐渐增大。特别值得注意的是，看似"玻璃质"的区域实际上呈现斑驳纹理，暗示存在大量尺寸小于SEM分辨率的纳米晶体。STEM观察进一步确认存在20-30纳米的孤立纳米晶体及其聚集体，能谱分析证实这些颗粒富含Fe和Ti元素，结合矿物组合判断为钛磁铁矿。

三维重构突破分辨率极限

X射线叠层成像的三维重建显示，纳米晶体在三维空间中会聚集形成不规则伸长结构。通过电子密度(ρ_e)计算和原子密度(ρ_a)比对，确认这些纳米晶体确实为钛磁铁矿。最关键的发现是，纳米晶体周围存在明显的低电子密度晕圈，对应着因结晶作用形成的Fe、Ti贫化而Si、Al富集的熔体边界层。这种成分分层会导致局部粘度升高，在流变学上表现为"有效体积"增大。

纳米晶体对岩浆粘度的多重影响

研究量化了纳米晶体通过三种机制影响岩浆粘度：(1)作为固体颗粒的直接贡献，30%晶体含量可使粘度增加至1.2×10⁴ Pa·s；(2)改变熔体成分，使残余熔体SiO₂增加，粘度提升20-200倍；(3)聚集体形成(400nm-6μm)和高数密度(N_a)促进非牛顿行为。综合效应使岩浆粘度增加2-3个数量级，达到足以支持剧烈爆炸的水平。

喷发动力学意义

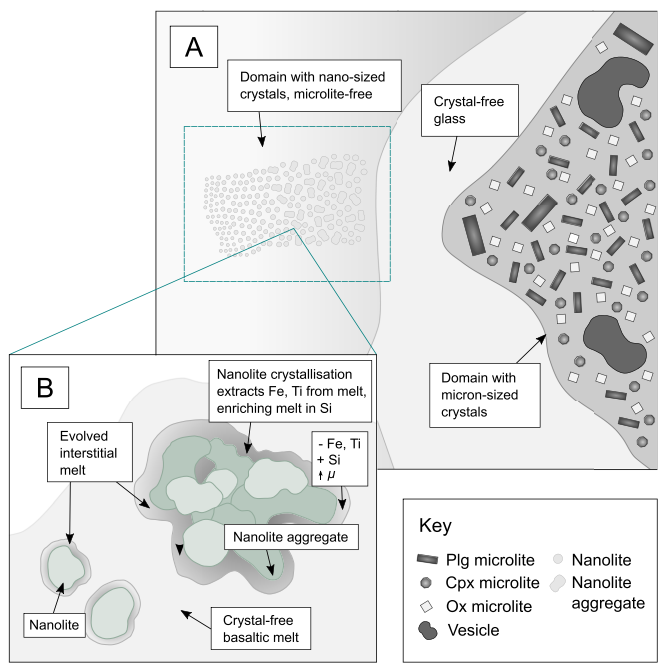

研究提出了纳米晶体在喷发过程中的动态演化模型：快速上升的岩浆经历强烈过冷(ΔT)，在几分钟内结晶出20-30纳米的钛磁铁矿；这些纳米晶体通过范德华力聚集，同时从熔体中提取Fe、Ti形成高粘度边界层；这种"纳米石化"(nanotilization)过程在看似晶体贫乏的区域实际上显著改变了岩浆流变特性。这解释了Las Sierras-Masaya系统玄武质岩浆能产生普林尼式喷发的机制，也为理解其他基性火山剧烈活动提供了新视角。

这项研究在方法学和技术应用上具有开创性意义。X射线叠层成像技术首次被应用于火山学研究，实现了对复杂地质材料中纳米级特征的三维可视化，其分辨率远超常规显微技术。研究发现二维分析可能低估纳米晶体体积1-2个数量级，凸显了三维表征的重要性。在理论上，研究明确了纳米晶体通过物理存在、化学改变和聚集效应共同影响岩浆行为的机制，解决了"低粘度岩浆高爆炸性"的悖论。这些认识不仅适用于火山喷发预测，对玻璃陶瓷等材料科学领域也有借鉴价值。未来研究可扩展至更多火山系统和岩浆类型，进一步验证这一机制的普适性。
