氢键导向界面超组装构建球形碳超结构用于高性能锌混合电容器

《Nano-Micro Letters》：Hydrogen-Bonded Interfacial Super-Assembly of Spherical Carbon Superstructures for High-Performance Zinc Hybrid Capacitors

研究人员针对锌混合电容器(ZHCs)碳阴极材料表面活性位点可及性差和离子动力学缓慢的问题，通过氢键导向界面超组装策略设计制备了具有多级孔道和丰富杂原子位点的球形碳超结构(SCS-6)。该材料展现出166 Wh kg-1的超高能量密度和50万次循环的卓越稳定性，揭示了Zn2+/CF3SO3-双离子协同存储机制，为高性能储能材料设计提供了新思路。

　　

随着可再生能源的快速发展，高效安全的储能技术成为研究热点。水系锌混合电容器(ZHCs)因其高安全性、低成本和高理论容量(820 mAh g^-1)等优势备受关注。然而，传统碳基阴极材料面临两大瓶颈：一是低维碳材料易堆叠导致活性位点利用率低；二是三维碳结构缺乏贯通孔道致使离子传输受阻。这些问题严重制约了ZHCs的能量密度和功率性能提升。

针对这一挑战，Yang Qin等研究人员在《Nano-Micro Letters》发表研究，创新性地提出氢键导向界面超组装策略，成功构建了具有多级孔道和丰富杂原子位点的球形碳超结构(SCS-6)。该材料将四氯苯醌(H键受体)与二甲基联苯胺(H键供体)通过N-H···O氢键相互作用组装成有机纳米片模块，再经定向密堆积形成三维超结构。通过NaNH₂活化处理，最终获得的碳材料具有2530 m² g^-1的超高比表面积和70%介孔占比的贯通孔道结构。

研究采用SEM/TEM表征形貌，XPS分析元素组成，氮吸附测试孔结构，结合电化学测试和理论计算揭示存储机制。关键发现包括：(1)氢键驱动的分步组装过程形成表面开放孔隙和内部互连通道；(2)丰富的吡啶氮(8.36 wt%)和羰基氧(9.14 wt%)提供锌亲和位点；(3)独特的双离子存储机制：Zn²⁺与杂原子发生化学吸附形成O-Zn-N键，同时CF₃SO₃^-发生物理吸附。

3.1 球形碳超结构的制备与形貌

通过两步法成功制备SCS-6：先氢键组装形成球形聚合物前驱体(SPS-6)，再高温碳化活化。SEM显示材料呈3-4.2 μm单分散球形，由40 nm厚纳米片堆叠构成，TEM证实存在表面开放孔和内部互连通道。元素分布图显示C、N、O均匀分布。

3.2 超组装机制分析

RDG分析揭示N-H···O氢键是组装驱动力(图2a)。动态观察显示：0.5 h形成纳米片(SPS-0.5)，2 h组装为纳米片簇(SPS-2)，4 h形成松散超结构(SPS-4)，6 h完成致密球形组装(SPS-6)。FT-IR证实C=O键红移(1620→1574 cm^-1)，XRD显示27°氢键特征峰增强。

3.3 物理结构特征

SCS-6具有2530 m² g^-1比表面积和2.2 cm³ g^-1孔体积，介孔占比达70%。XPS显示含N-6(398.3 eV)、N-5(399.8 eV)和C=O(533.4 eV)等活性位点。拉曼(I_D/I_G=0.86)和XRD表明部分石墨化特征。

3.4 电化学性能

在3 M Zn(CF₃SO₃)₂电解液中，SCS-6阴极展现246 mAh g^-1容量(0.2 A g^-1)，20 A g^-1下保持70%容量。组装的Zn||SCS-6器件实现166 Wh kg^-1能量密度，50万次循环后容量保持率95.5%。

3.5 动力学分析

SCS-6具有最低扩散电阻(3.3 Ω s^-0.5)和最快弛豫时间(10 s)。b值分析(0.96)和电容贡献量化(95%)表明其以电容控制为主。活化能测试显示最低物理吸附(E_a1=9.5 kJ mol^-1)和氧化还原(E_a2=19.1 kJ mol^-1)能垒。

3.6 电荷存储机制

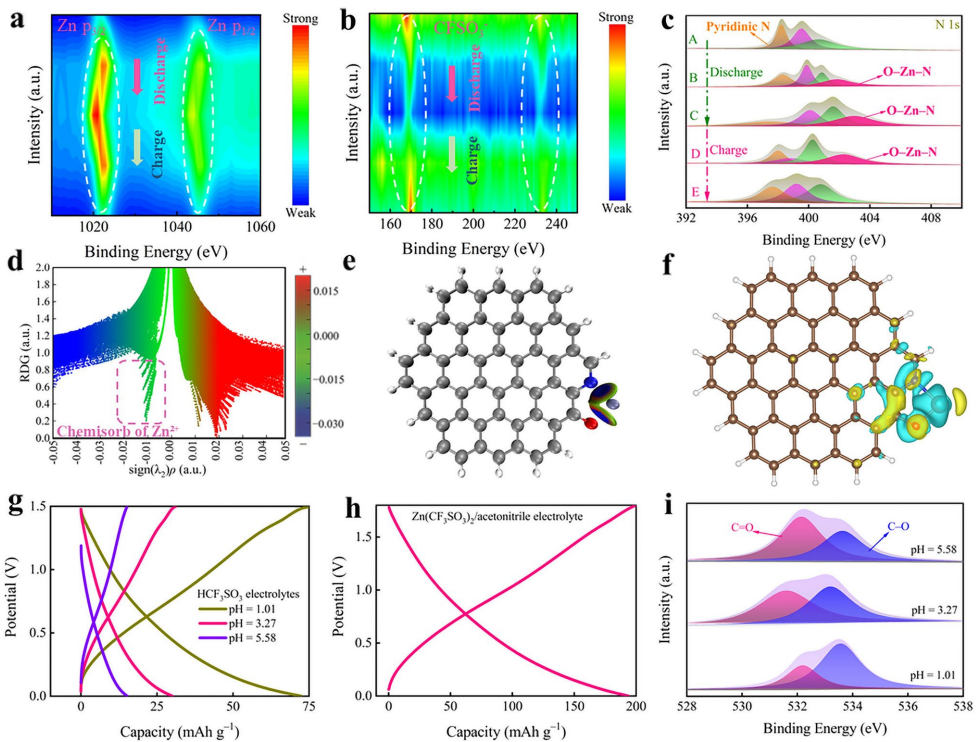

ex situ XPS证实Zn²⁺放电时吸附(402.5 eV的O-Zn-N峰)，CF₃SO₃^-充电时吸附。DFT计算显示Zn²⁺与羰基/吡啶位点强相互作用(Δρ=0.02 a.u.)。质子辅助的双离子机制包含：

阴极反应：C=N+C=O+Zn²⁺+2e^-→C-O-Zn-N-C

C=O+H⁺+e^-→C-O-H

该研究通过氢键导向的超组装策略，成功构建了具有多级孔道和丰富杂原子位点的球形碳超结构，解决了传统碳材料活性位点可及性差和离子传输慢的难题。材料独特的结构优势使其Zn²⁺存储性能显著超越文献报道值，50万次循环的超长寿命更展现出实际应用潜力。研究揭示的双离子协同存储机制为新型储能材料设计提供了理论指导，氢键组装策略也可拓展至其他功能材料制备领域。这项工作为发展高性能锌基储能器件提供了新材料体系和方法学借鉴。
