基于后距下关节面圆柱轴平移的距下关节运动学新模型及其临床意义

本研究针对传统螺旋轴(helical axis)表征距下关节(subtalar joint)运动时存在的平移方向与临床观察不符的问题，创新性地提出将旋转轴与后距下关节面圆柱轴(cylindrical axis)平移相结合的运动学模型。通过尸体标本CT扫描分析证实，新模型更符合距骨(calcaneus)实际运动轨迹，揭示了后距下关节面形态对运动学的关键影响，为临床评估距下关节不稳(subtalar instability)提供了更精准的生物力学框架。

　　

人类双足行走的奥秘很大程度上隐藏在足部复杂的关节结构中，其中距下关节(subtalar joint)作为连接距骨(talus)和跟骨(calcaneus)的关键枢纽，其运动特性直接影响步态稳定性和力量传递。传统生物力学研究采用螺旋轴(helical axis)理论来描述该关节运动，假设骨骼沿旋转轴方向平移。然而近年动态荧光成像发现，实际运动中跟骨主要呈现内外侧(mediolateral)平移，这与螺旋轴理论预测的平移方向存在显著矛盾。这种理论-观察的背离不仅影响基础研究，更制约着临床对距下关节不稳(subtalar instability)等病理状态的准确评估。

为解决这一矛盾，东京大学Naomichi Ogihara团队在《Scientific Reports》发表创新研究，提出将旋转轴与后距下关节面圆柱轴平移相结合的新运动学模型。研究人员通过对两具人类尸体下肢标本进行多体位CT扫描，采用迭代最近点(ICP)算法精确配准骨骼三维模型，比较传统螺旋轴表征与新提出的圆柱轴平移模型的差异。结果显示，新模型不仅更贴合实际观察到的跟骨运动轨迹，还发现旋转轴位置较传统认知更靠前下外侧，这与维持关节稳定的颈韧带(cervical ligament)解剖位置相符。

关键实验方法

研究使用两具女性尸体下肢标本(90岁和57岁)，通过CT扫描获取中立位、内翻位和外翻位的三维骨骼数据。采用阈值分割和移动立方体算法重建距骨和跟骨模型，定义以足长轴为基准的局部坐标系。通过ICP算法实现不同体位骨骼配准，计算螺旋轴参数(公式1-9)和圆柱轴平移参数(公式10-13)，后者以后距下关节面最佳拟合圆柱的轴向为平移方向。

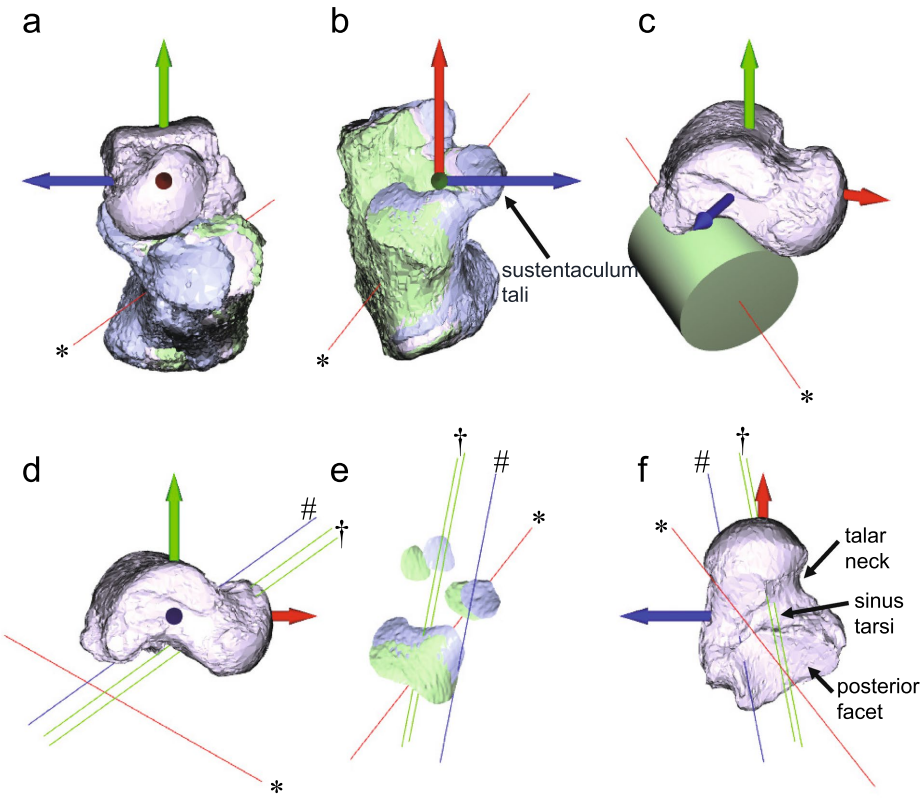

Movement of the Foot A/B subtalar joint

三维运动分析显示，传统螺旋轴位于后上内侧，而新模型计算的旋转轴穿过距下关节前部、跗骨窦(tarsal sinus)和后关节面下方。Foot A和Foot B沿圆柱轴的平移量(4.1mm和1.3mm)显著大于螺旋轴方向的平移(1.7mm和0.7mm)，证实临床关注的内外侧平移在新模型中更突出。

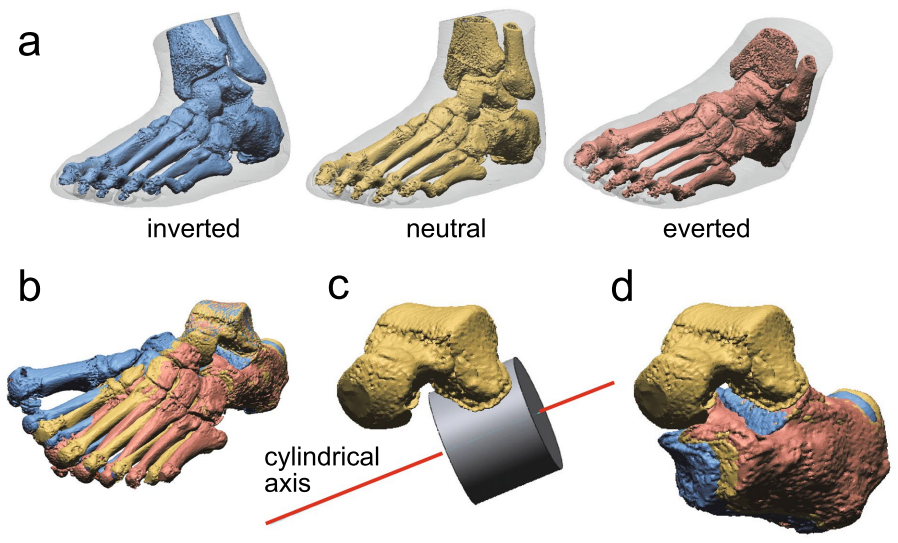

Workflow from CT scanning

技术流程显示，通过精确的骨骼配准(RMS误差≤0.042mm)和后关节面圆柱拟合，新方法实现了旋转与平移运动的解耦分析。旋转角度(17.6°和19.3°)在两种模型中保持一致，但空间定位差异显著。

讨论与意义

该研究突破性地将解剖约束(后关节面圆柱几何)融入运动学建模，解决了传统螺旋轴理论与实际平移方向脱节的问题。新模型揭示的旋转轴前下外侧定位，与颈韧带、骨间距跟韧带(interosseous talocalcaneal ligament)等稳定结构的解剖位置高度吻合，为理解距下关节稳定性机制提供了新视角。临床方面，该方法能更敏感地检测病理性内外侧平移——这是诊断关节不稳的关键指标，有望改善距下关节融合术(talocalcaneal fusion)的定位精度和假体设计。

研究也存在若干局限：仅分析静态非负重状态，样本量较小(2例)，且未评估肌肉力的影响。未来需通过动态CT或双平面荧光透视(biplanar fluoroscopy)验证模型在活体运动中的适用性。尽管如此，这种基于解剖约束的运动学表征新范式，为复杂关节的生物力学研究提供了普适性方法论参考。
