凝胶成像，如此简单！

基因集团推出的多功能凝胶成像分析系统G520M，采用三波段集成LED光源（蓝光、紫外、白光），无需拆卸透照仪即可轻松切换光源，使用2000万像素CMOS相机搭配高清晰电动聚焦镜头，让凝胶成像实验So Easy！

凝胶成像系统即可对DNA/RNA/蛋白质等凝胶染色后（如EB、SYBR Green、考马斯亮蓝、银染等）进行成像的设备，可以集观察、拍摄和分析凝胶于一体。

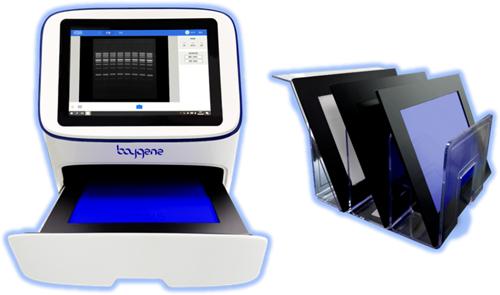

图1. G520M

基因集团推出的多功能凝胶成像分析系统G520M，采用三波段集成LED光源（蓝光、紫外、白光），无需拆卸透照仪即可轻松切换光源，使用2000万像素CMOS相机搭配高清晰电动聚焦镜头，可保证高质量成像，成像清晰细腻，并且可自动曝光、自动聚焦，让凝胶成像实验So Easy！接下来让我们看看仪器如何操作使用吧~

G520M操作流程

01 拍摄前准备

1. 开机：插上电源线→打开电源开关，等待开机；

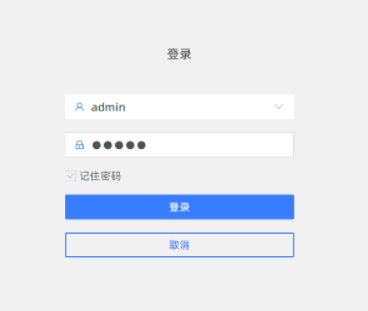

2. 软件启动：待仪器进入系统界面后，点击Imaging Capture软件图标，弹出登录界面如图，输入用户名和密码，点击登录，进入功能选择界面。

图2. 登录界面

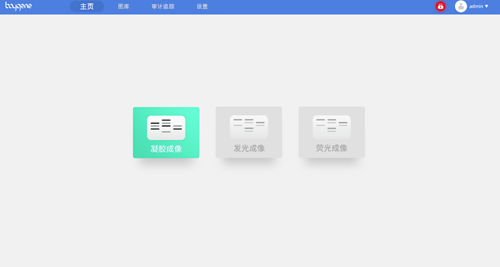

图3. 功能选择界面

02 拍摄图像

1. 光源选择：如需拍照，放置实验所需光源对应的白光板/紫外板/蓝光板，对应光源将自动点亮；如需切胶，先放置所需紫外板/蓝光板，再放置切胶罩，对应光源将自动点亮。

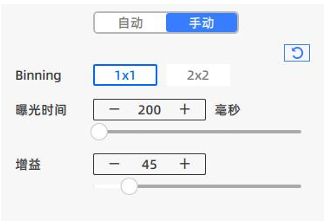

2. 相机控制：点击曝光，将弹出曝光设置对话框，选择手动可设置相机参数，如图4。

图4. 手动曝光

3. 镜头控制：点击对焦，将弹出对焦设置对话框，选择手动可手动调整镜头参数，如图5。

图5. 手动对焦

4. 自动模式（可选）：曝光设置对话框选择自动，对焦设置对话框选择自动，即表示选择全自动模式，无需手动设置，如图6。

图6. 自动模式

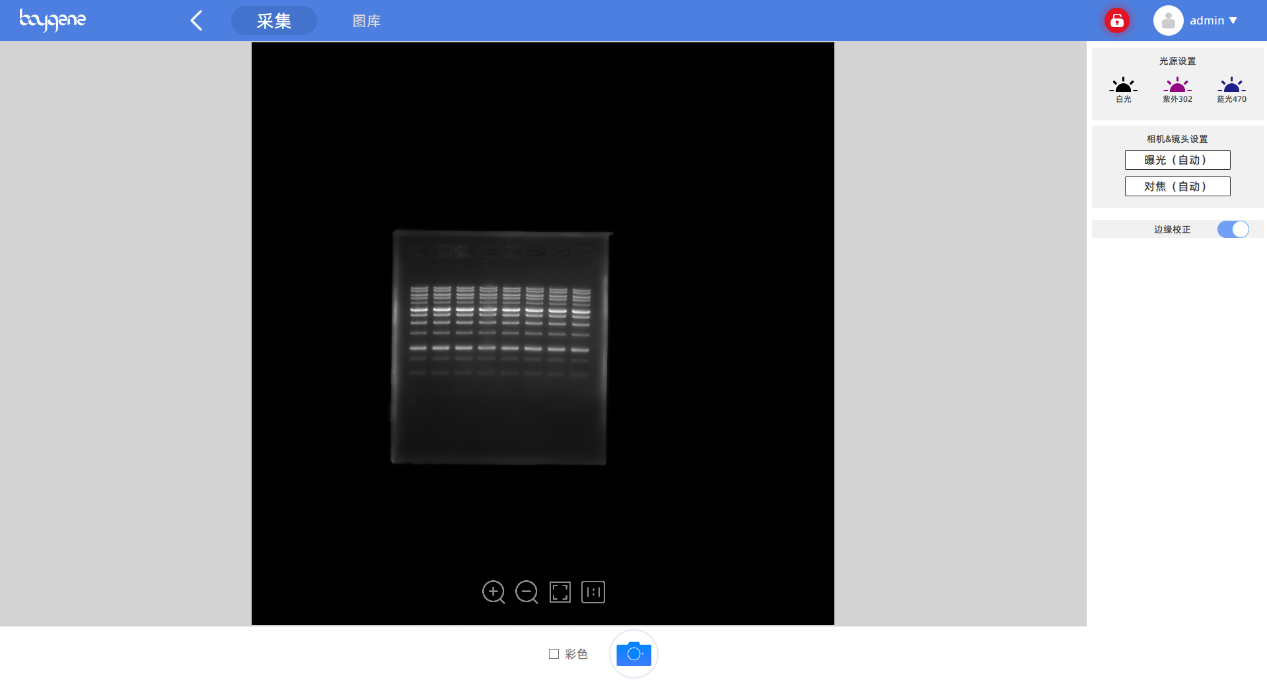

5. 采集图像：点击拍照按钮，开始采集图像，完成后，如图7。

图7. 采集图像

6. 图像保存/分析：点击保存按钮，选择导出路径；点击编辑按钮，跳转至分析软件，可对图像进行图像处理及数据分析。

03 拍摄后操作

完成实验操作后，可退出软件、关闭计算机、断电、清理工作台面。

怎么样，操作是不是十分简单，快快用起来吧！

以上为G520M操作介绍，希望对您有所帮助。

更多精彩内容，敬请期待下一期！
